电缆故障测试仪科普：读懂它在变电站检修检测中的价值

一、电缆故障测试仪是干什么的

电力电缆埋在地下、敷设在沟道或隧道中，一旦发生故障，肉眼无法直接看到断点或漏点。电缆故障测试仪基于时域反射（TDR）原理：向电缆注入测试脉冲，脉冲遇到阻抗变化点（即故障点）会产生反射，仪器根据发射与反射的时间差和电缆波速度，自动计算出故障距离。

一台完整的电缆故障测试系统，通常由测距主机 + 路径仪 + 定点仪组成：测距主机先粗测距离，路径仪确认电缆走向，定点仪再在目标区间精确定点。配合使用，可以把故障定位精确到米级。

二、常见电缆故障类型与对应测试方法

电缆故障按性质可分为低阻、高阻和断路等类型，不同故障要用不同方法测：

• 低阻短路 / 接地故障：采用低压脉冲法，脉冲反射特征明显，测距直接；
• 断路（断线）故障：同样可用低压脉冲法，从开路端反射波形判断；
• 高阻泄漏、闪络性故障：低压脉冲难以穿透，需采用高压闪络法（直闪法 / 冲闪法），通过高压冲击使故障点放电，再分析反射波定位。

三、在变电站检修中的核心价值

对变电站和配网运维来说，电缆故障最怕的不是"坏"，而是"不知道坏在哪"。一旦定位不准，检修人员只能逐段开挖、反复送电试验，既耗时又容易二次损伤。电缆故障测试仪的价值体现在：

• 快速定位：粗测到精确定点一气呵成，大幅缩短故障排查时间；
• 减少停电：准确定位意味着精准开挖、快速复电，把停电损失降到最低；
• 降低成本：避免大范围开挖与人力浪费，也降低误挖其他管线的风险；
• 辅助判断：通过波形特征初步判断故障性质，为后续修复方案提供依据。

四、现场怎么用：一次完整的检测流程

1. 确认安全：办理工作票、验电放电、挂接地线，确保被测电缆完全隔离；

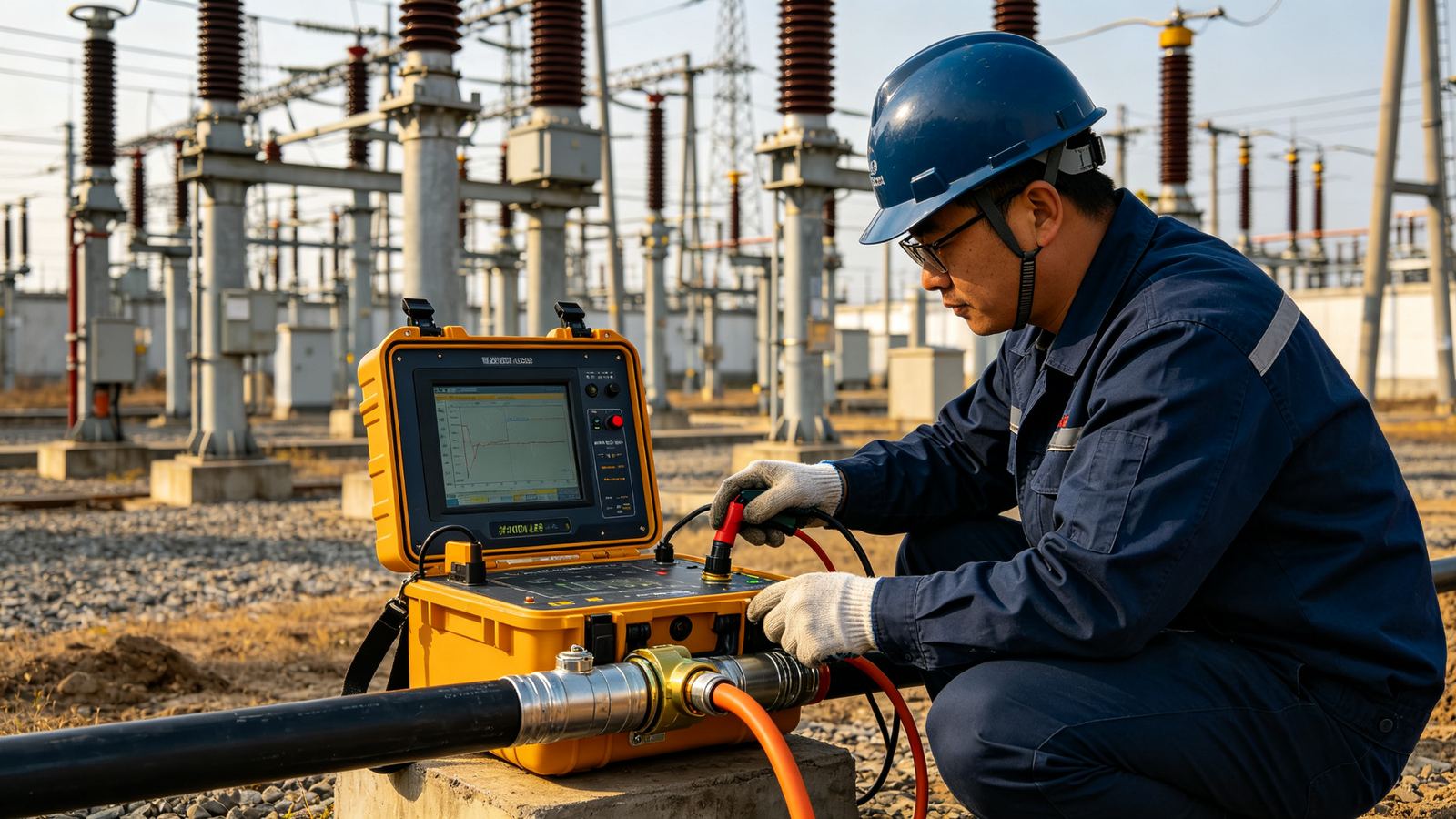

2. 接线测距：将测试仪接入故障相与地，选择合适测法（低压脉冲或高压闪络），读取粗测距离；
3. 路径确认：用路径仪沿电缆走向标定位置，把测距换算为实际地面距离；
4. 精确定点：在目标区间用定点仪捕捉放电声/电磁信号，确定具体故障点；
5. 开挖验证：小范围开挖确认故障，修复后做耐压/绝缘测试验收。

整个过程专业性较强，操作人员需熟悉仪器与安全规程。如果单位没有常备设备或临时抢修急需，选择专业的电缆检测设备租赁，按次按项目配置，是一种高效省心的方式。
